Einsatzbereich der SOLAR-FLEX®-Absorber zur Schwimmbadbeheizung
Warum Absorber und nicht Kollektoren ?
Vergleicht man die Wirtschaftlichkeit von Solarkollektoren
und Solarabsorbern, so wird deutlich, warum in fast allen
solarbeheizten Freibädern Solarabsorber eingesetzt werden:
Untersuchungen haben ergeben, dass zur Beheizung von Freibädern
in den sonnereichen Monaten Mai bis September keine Kollektoren
notwendig sind, sondern SOLAR-FLEX®-Absorber völlig
ausreichen.

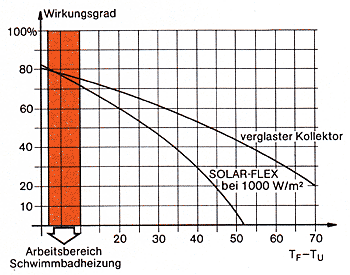

Dies lässt sich einfach erklären: In der Sommerzeit
liegen die mittleren Temperaturen zwischen 15 °C und 20
°C. Die Wassertemperatur in den Freibädern soll ca.
22 °C bis 25 °C betragen. Damit liegt die Differenz
zwischen Umgebungstemperatur und mittlerer Absorbertemperatur
im Bereich von 2 K bis 10 K. Innerhalb dieses Temperaturbereich
weisen Sonnenkollektor und Sonnenabsorber annähernd die
gleiche Wirkungsgrade auf.
Diese
Untersuchungen sind durch zahlreiche Schwimmbad- Absorberanlagen
in der Praxis bestätigt worden.
Als Ergebnis dieser Projekte steht fest, dass unverglaste,
großflächige Absorberanlagen bei richtiger Auslegung,
mittlere Nutzungsgrade von 35 % bis 50 % erreichen und damit
zur Schwimmbaderwärmung sehr gut geeignet sind.
Der Energieertrag einer SOLAR-FLEX®-Anlage liegt bei richtiger
Ausführung der Anlage bei ca. 250 kWh 300 kWh
pro m² Absorberfläche.
Beträgt die Absorberfläche 60 80 % der zu
beheizenden Wasseroberfläche, so führt das zu einer
Erhöhung der Wassertemperatur von ca. 3 5 Grad.
SOLAR-FLEX® Absorberanlagen sind nach einem einfachen
System aufgebaut:
Ein Teilstrom des umgewälzten Badewassers wird nach
Filterung von der Reinwasserseite abgezweigt, im Absorber
erwärmt und anschließend wieder dem Filterkreis
zugeführt. Anlagenschemata
Durch Frischwasservorwärmung lässt sich der Energieertrag
einer SOLAR-FLEX®-Anlage weiter verbessern.
Für diesen Zweck ist eine Steuerung entwickelt worden,
die die Frischwassernachspeisung und vorwärmung
komplett automatisiert.
|
Freibad Fischen |
Der ideale Anwendungsfall für SOLAR-FLEX®-Absorber
ist die Beheizung von Schwimmbädern. Die gewünschte
Temperatur liegt bei etwa 25 Grad und wird zumindest bei Freibädern
nur im Sommer benötigt. Energieangebot durch die Sonne
und Bedarf fallen zusammen. Diese ideale Konstellation gibt
es eigentlich nur in der Schwimmbadbeheizung.
Der SOLAR-FLEX®-Absorber ist UV-stabil und beständig
gegen Schwimmbadwasser und den darin eingesetzten Chemikalien
Technisches Datenblatt. Daher kann er direkt vom Schwimmbadwasser
durchströmt werden und die Wärme direkt an das Schwimmbadwasser
abgeben, wodurch Verluste durch Wärmetauscher entfallen.
Über einige Tage kann die gewonnene Wärme im Schwimmbecken
gespeichert werden, insbesondere, wenn man in Zeiten hoher
Einstrahlung höhere Beckentemperaturen zulässt.
|
SOLAR-FLEX®-Verteiler |
Seit über 20 Jahren haben sich SOLAR-FLEX®-Absorber
in weit über
100.000 m² kommunaler Schwimmbadbeheizung bewährt.
Referenzen
SOLAR-FLEX®-Absorberanlagen
Die Kosten für die konventionelle Beheizung belasten
die Kommunen mit ständig steigenden Energiekosten. Alleine
für die Beheizung eines 1.050 m² Standardbeckens
müssen pro Saison 15.000 30.000 € aufgebracht
werden.
Da die Freibadsaison mit den Monaten besonders guter Sonneneinstrahlung
zusammenfällt, kann eine SOLAR-FLEX®-Anlage die konventionelle
Beheizung überflüssig machen.
SOLAR-FLEX® Das preisgünstige Absorbersystem:
Einfache und sichere Absorberelemente auf großen Flächen
Mit dem SOLAR-FLEX®-System kann eine Schwimmbadbeheizung
besonders preisgünstig realisiert werden. SOLAR-FLEX®
besteht aus PP-Rippenrohren, Steckverbindungen mit EPDM-Dichtungen
und den Verteilerrohren aus PE-HD. Die Rippenrohre werden
aus speziell für die Solartechnik entwickeltem PP, dem
Hostalen 4122 von Hoechst hergestellt. Dieses Material ist
UV-stabil und widerstandsfähig gegen Lösungen aus
Salzen, Säuren und Alkalien. Technisches
Datenblatt
SOLAR-FLEX® Das wirtschaftliche Solarsystem:
Ausgereifte Technik, problemloser Betrieb, kurze Amortisation,
lange Lebensdauer
SOLAR-FLEX®-Absorberanlagen sind seit über 20 Jahren
für Schwimmbad-beheizung ohne Probleme im Einsatz. Die
Fa. Solaranlagen Lange GmbH hat über 140 Anlagen für
kommunale Freibäder gebaut. Referenzen
Mit dem SOLAR-FLEX®-System lassen sich besonders einfach
großflächige Absorberelemente bis 160 m² fertigen.
Aufgrund des großen Rohrquerschnittes können die
Rippenrohre bis zu einer Länge von 160 m verlegt werden.
Eine Befestigung gegen Windangriff, insbesondere ein Verkleben
ist aufgrund der Rippenrohr-Form und des Verlegsystems nicht
erforderlich. Hinweise
zur Verlegung.
|
SOLAR-FLEX®-Haupterteiler |
Das ökologische System:
Wird ein Schwimmbad mit einer SOLAR-FLEX®-Anlage beheizt,
werden nicht nur Heizkosten gespart, sondern auch die Umwelt
wird erheblich entlastet. Bei einer 1000 m² großen
Solaranlage, die anstatt einer Ölheizung eingesetzt wird,
werden 36.000 Liter weniger Öl verbrannt. Entsprechend
weniger Luftschadstoffe belasten die Umwelt:
|
62.400 kg |
weniger Sauerstoffverbrauch |
96.000 kg |
weniger Kohlendioxid |
320 kg |
weniger Stickoxid |
560 kg |
weniger Schwefeldioxid |
|
Freibad Liezen |
|
Freibad Helmstedt |
|
Freibad Emden |
Beispiel für SOLAR-FLEX®-Absorber auf einer Pergola
am Beckenumgang
|
Freibad Euskirchen |
|
Freibad St. Ingbert |
|
Freibad Dahn |
|
